SGM高温碳管烧结炉是由洛阳西格马高温电炉研发生产的硅碳管电阻炉。碳管电阻炉可用于工业陶瓷、结构陶瓷、金属陶瓷、硬质合金行业作为材料在气氛和压力条件下的烧结设备。

高温碳管烧结炉由炉膛、电热装置、密封炉壳、真空系统、供电系统和控温系统等组成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封。为防止炉壳受热后变形和密封材料受热变质，炉壳一般用水冷或气冷降温。炉膛位于密封炉壳内。炉膛真空度可达133×(10-2～10-4)Pa。炉内加热系统可直接用电阻炉丝(如硅碳棒、石墨、钨丝、钼丝)通电加热。根据炉温,炉膛采用不同类型的加热元件，1300度硅碳管电阻炉以硅碳管为加热体,常用温度达1300℃,石墨硅碳管采用石墨加热，温度可达度。可配装自动浇注装置和装卸料的机械手等。真空系统主要由真空泵、真空阀门和真空计等组成。

洛阳西格马生产的高温碳管炉系列主要有保护气氛箱式炉、保护气氛碳管炉、保护气氛管式炉，高温气氛碳管炉，碳管真空烧结炉，真空碳管炉、高温碳管炉、石墨碳管炉、立式碳管炉、硅碳管电阻炉、高温碳管烧结炉等等。

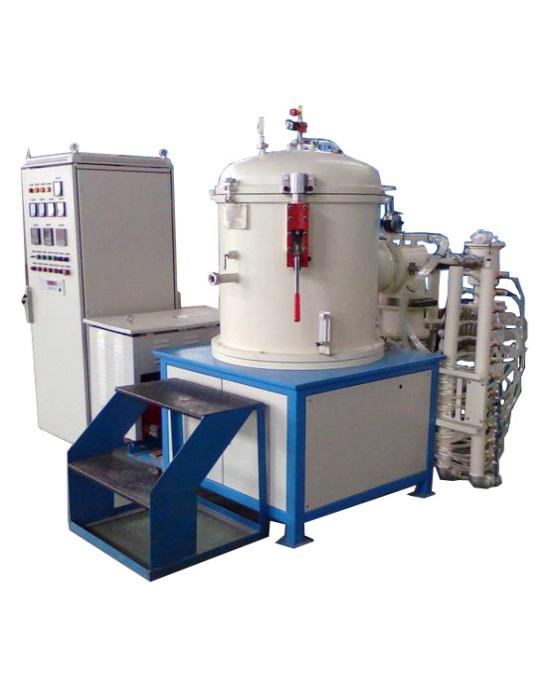

SGM真空碳管烧结炉

高真空碳管炉用途

什么是碳管炉？真空碳管炉又称真空碳管烧结炉、碳管高温炉。是用石墨作加热元件的高温、高真空电阻炉。额定工作温度可达℃。本真空碳管炉系列广泛应用于无机材料（如陶瓷密封件、碳化硅、氧化锆、氧化锌、二氧化铝等）、及金属材料（如硬质合金）在真空或保护气氛中烧结制备，也可用于稀土元素及其氧化物的提纯处理及蓝宝石退火处理。同时也适用于大专院校、科研单位进行中试批量生产使用。

高真空碳管炉结构简介

西格马真空碳管炉为立式真空电炉，由炉盖、炉体、炉底和真空机组及配套电器组成，炉壳内层是不锈钢，外层是碳钢，两层之间通水冷却。炉壳上设有抽气口、观察孔、自动进出热电偶孔、保护气氛进出口、防爆口、红外孔等。加热元件选用西格马组合式石墨加热元件，保温层为碳毡及石墨复合结构。

电炉真空系统采用油扩散泵及机械泵等，同时设有冷阱及阀门。真空系统还配有放气阀、充气阀，真空连接软管采用不锈钢金属软管。真空测量为复合真空计。可以通过PLC实现高底真空自动切换。

电炉控制柜采用西门子标准式，功率控制采用可控硅调压器+大电流变压器，温度控制采用数显智能程序控制仪。温度测量采用钨铼热电偶及双色红外温度传感，电气控制系统设有水路断水欠压、过流、超温、等分类报警并切断加热电源的功能。

度真空碳管炉主要型号

电子调压装置

特的电子调压装置大大的提高了设备的可靠性，根据真空度的需要分别采用机械泵加分子泵或真空机组；真空碳管电阻炉设计可用于金属材料的热处理、高纯石墨加热；该炉特别适合科研单位的研制和小批量生产之用。
