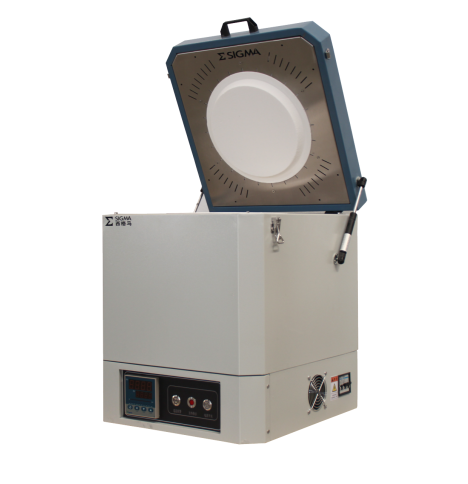

SGM 1700真空热压炉介绍：

SGM 1700真空热压炉是有洛阳西格马生产的一款热压真空炉，又称真空热压烧结炉。

真空热压炉由真空管式炉、压机、石英真空腔体、1/2英寸石墨模具组成，1700真空热压炉采用硅钼棒或石墨为加热元件，温度可达1700度，双层壳体结构和50段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料。

SGM1700度热压炉主要适用于致密复合材料在真空高压下的制备。

热压炉的特点

1、SGM 1700真空热压炉可以把挤压和烧结结合成一个工序来完成，这样可以得到高密度高强度的复合材料。

2、开启式立式加热体，炉管法兰可绕轴旋转移出炉腔。

SGM1700度热压炉技术参数：

保压时间：0-50Min

压力行程：40mm

压力稳定性：≤1MPa/5min

额定压力： 5T （压力表显示8MPa）

水冷（选购）：水冷机

四周表面温度：≤45℃

控制精度：+/- 1 ℃

触发器：移相触发

电器：浙江正泰

可控硅：106/16E 德国西门康

额定温度：1700 ℃

额定温度：1650 ℃

升温速率：≤20 ℃/ Min （可根据要求修改）

推荐升温速率：≤10  ℃/ Min

热电偶型号：K型

加热段长度：200mm


软件控制系统（选购）

1700真空热压炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。

开盖保护系统

该炉安装有行程开关，当炉盖打开时会自动切断电源，有效地保证使用者的安全。

密封系统

该炉炉管与法兰之间采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸，气密性好、可保证12小时压力表指针不偏转。

真空系统(选购)

可配TW-1.5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国分子泵。


炉膛材料

采用日本炉膛材料，不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强。


加热元件

采用硅钼棒加热，使用使用长，温场均衡。康泰尔电阻丝资料下载

漏电保护功能

该炉装了漏电空气开关，当炉体漏电时自动断电，以确保使用的安全性。

控温方式

采用宇电程序控温仪表

1、30段程序控温只能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能


真空度

1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A即可

2、2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）

4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10-3 Pa

模具

1、高温模具单元由高纯石墨制成，额定工作压强50MPa

2、请认真设计高温模具的尺寸，选择正确的压力。
